哪些风机需要做动平衡检测？

风机动平衡检测适用于各类包含旋转叶轮的风机设备，贯穿于设备制造、安装、维修及日常管理的全过程。具体包括：

按风机类型分：

• 离心风机：前倾式、后倾式、径向叶片式离心通风机

• 轴流风机：冷却塔风机、隧道风机、暖通空调用轴流通风机

• 混流风机（斜流风机） ：介于离心与轴流之间的混合流风机

• 回转风机：罗茨鼓风机等

• 屋顶风机、空调风机：建筑通风与空调系统用风机

按应用场景分：

• 引风机与排风机：用于锅炉、窑炉等高温、含尘烟气环境的风机

• 物料输送风机：气力输送系统风机、罗茨鼓风机转子

• 冷却风扇叶轮：电机冷却风扇、空冷器风扇、发动机散热风扇

• 新制造叶轮的出厂检验：对刚完成制造或修复的叶轮进行的动平衡校验

• 在役叶轮的维护性检测：对运行中出现振动加剧的风机进行的动平衡检查

• 修复后叶轮的再平衡：对经过磨损修补、更换叶片或清洗结垢后的叶轮进行的重新平衡

具体检测哪些项目？

风机动平衡检测并非单一参数的测量，而是围绕“不平衡”这一核心，对相关振动现象及参数进行全面采集与分析的闭环过程。主要包括以下核心项目：

振动幅值测量（通频振动）
动平衡工作的起点和最终验证指标。使用振动传感器在风机轴承座（通常选择水平、垂直、轴向三个方向）测量振动速度或位移的有效值（RMS）。过高的通频振动值是存在不平衡等故障的直接表象。国家标准对不同类型和功率的风机规定了振动烈度的允许限值。

振动频谱分析
通过对振动信号进行快速傅里叶变换（FFT），将时域信号转换为频域信号（频谱图）。不平衡故障的特征频率与风机转频（1X）严格同步，在频谱图中若1X频率分量占据主导地位且幅值超标，是确认不平衡问题的关键诊断依据。频谱分析还能有效区分不平衡与不对中、松动、轴承故障等其他机械问题。

不平衡量大小与相位测定
动平衡检测的核心目标。在风机运行状态下，测量由不平衡引起的、与转频同步的振动矢量：

• 大小（振幅） ：以质量×半径（g·mm或g·cm）表示，反映不平衡的严重程度

• 相位（角度） ：以度（°）表示，指不平衡质量点相对于某个固定参考标记的方位角。相位信息直接指明了不平衡质量所在的“重点”方位，是后续精准添加或去除配重的依据

转速测量与跟踪
精确测量风机的实时转速（RPM），是计算转频、分析频谱的基础，也是相位测量的参考基准。

初始不平衡量测量
在未进行任何校正前，测量叶轮在特定转速下的原始振动幅值和相位。

试重配置与影响系数测定
通过添加已知质量的试重块，测量系统响应变化，计算出影响系数，用于后续精确配重计算。

校正配重计算与方案制定
基于测量数据，计算出需在特定相位添加或去除的配重质量及角度，形成最终校正方案。

残余不平衡量验证
完成配重校正后，重新启动测量，验证残余不平衡量是否已降至许用范围之内。

平衡品质等级评估（G值）
根据国际标准ISO 1940-1（现更新为ISO 21940-11），基于转子质量、工作转速和允许剩余不平衡量，确定转子的平衡品质等级。检测的最终目标是使风机转子达到或优于设计或标准要求的G等级。一般工业风机通常要求达到G6.3级或G2.5级。

关联检测与辅助项目

• 轴承温度监测：长期的不平衡振动会加剧轴承磨损，导致温升异常

• 配重块方案模拟：先进的系统能提供多种配重方案供选择，并进行效果模拟预测

平衡品质等级（G值）说明

ISO 1940-1（ISO 21940-11）定义了刚性转子的平衡品质等级，以字母G加数字表示，单位为mm/s。G值越小，代表平衡精度越高。

一般工业风机通常要求达到G6.3级；高效风机或对振动要求较高的场合往往需要达到G2.5级甚至更高。

按什么标准测？

风机动平衡检测涉及多项国家标准和行业标准，具体依据风机类型和应用场景选择：

核心国家标准：

GB/T 41973-2022《工业通风机 平衡品质与振动等级规范》 ：对所有用途的通风机提供了振动与平衡限值的规范。适用于装机容量小于300kW所有种类的通风机。该标准等同采用ISO国际标准ISO 14694:2003。由全国风机标准化技术委员会（TC187）归口，2022年10月12日发布实施。

GB/T 44848-2024《工业通风机 通风机振动测量方法》 ：规定了通风机振动的测量方法。

国际标准：

ISO 1940-1 / ISO 21940-11《机械振动 转子平衡》 ：定义了刚性转子的平衡品质等级（G等级），是动平衡检测最核心的国际标准。

行业标准：

JB/T 9070-2017《空调用通风机叶轮 平衡》 ：规定了空调用通风机叶轮平衡的术语和定义、平衡方法和要求等。适用于暖通空调用通风机（含离心和轴流通风机）叶轮。

JB/T 9101（现行版本） ：通风机转子平衡的行业标准。

其他相关标准：

• GB/T 6075：机械振动评价标准

• ISO 10816-3：功率超过300kW通风机的振动限值标准

• ISO 2372：机组振动等级规范

怎么测？主要检测方法是什么？

风机动平衡检测根据风机状态和现场条件，可选择不同的检测方法：

现场在线动平衡法
在风机不解体、不停机或仅短暂停机的情况下，直接在原安装基础上进行测量与校正的方法。适用于无法拆卸或不宜停机的大型风机，能够反映风机在实际工况下的平衡状态。

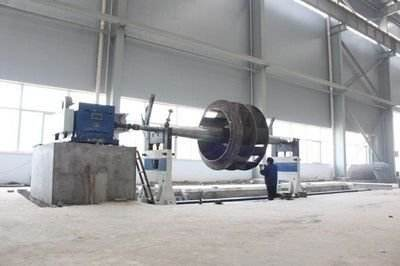

离线式动平衡机法
将叶轮从风机上拆卸下来，安装在专用的动平衡试验机上进行高精度测量与校正。适用于新制造叶轮的出厂检验或对精度要求较高的场合。

单平面平衡法（影响系数法）
在转子单一校正面上添加或去除质量来校正不平衡。适用于近似盘状、宽径比较小的叶轮。

双平面平衡法（影响系数法）
在两个校正平面上分别进行平衡调整。适用于长轴型、宽径比较大的叶轮，可有效消除力偶不平衡。

静平衡法
在无转动状态下，测量风轮的重心和质量分布，使用平衡仪器确定不平衡位置。适用于低速或盘状转子的初步平衡。

模态平衡法
通过分析机械在运行时的振动模态，识别不平衡量的大小和位置。

激光测振法
利用激光多普勒原理非接触式测量振动。

核心检测仪器：
动平衡机、振动传感器（加速度传感器）、转速传感器、频谱分析仪（FFT分析仪）、光电传感器（键相参考）、数据采集与分析系统等。

检测周期

常规周期：3-7个工作日（从样品到达或现场检测起算）

加急服务：紧急项目可提前沟通加急安排

适用哪些场景？

• 新制造风机的出厂检验和型式检验

• 风机安装调试后的性能验证

• 在役风机运行中出现振动加剧、噪声增大时的故障排查

• 风机大修或叶轮修复后的再平衡验证

• 风机定期维护中的预防性检测

• 企业设备状态监测与振动治理

• 工程竣工验收中的风机性能验证

怎么送检？

如果您有风机需要做动平衡检测，不确定要测哪些项目、采用哪种方法、需要达到什么精度等级，可以先把风机类型、功率、转速、使用工况和具体需求告诉我们，我们会根据您的实际情况给出检测方案建议。
