管道探伤检测：项目、方法、标准与周期
哪些管道需要做探伤检测？
管道探伤检测适用于各类材质的管道系统，按类型和用途可分为：
按行业用途分：
油气输送管道：长输管道、集输管道、站场工艺管道
石油化工管道：炼化装置管道、化工物料管道
工业管道：电站管道、冶金管道、制药管道
公用管道：城镇燃气管道、热力管道
市政管道：给水管道、排水管道
按管道材质分：
按压力等级分：
按敷设方式分：
埋地管道：长输埋地管道、市政地下管道
地面管线：厂区架空管道、地面工艺管线
具体检测哪些项目？
管道探伤检测项目根据管道类型、材质和检测目的不同，主要采用以下五种无损检测方法：
射线检测（RT）
利用X射线或γ射线穿透管道焊缝和母材，通过胶片或数字探测器成像，发现材料内部的裂纹、气孔、未熔合、夹渣等体积型缺陷。射线检测灵敏度要求≤2%，缺陷检出尺寸可达0.5mm。适用于公称厚度2mm～100mm的金属管道焊接接头。
超声波检测（UT）
利用超声波在材料中传播时遇到缺陷会产生反射、折射和衰减的特性，对管道内部缺陷进行定位、定性和定量分析。探头频率2-5MHz，缺陷定位误差≤±3mm。适用于厚度≥7mm、外径≥100mm的铁素体钢管道对接焊接接头。依据GB/T 11345-2013标准，焊缝内部缺陷等级一般要求≤Ⅱ级。
磁粉检测（MT）
适用于铁磁性材料（如碳钢、低合金钢）管道焊接接头表面和近表面缺陷的检测。通过施加磁场并喷洒磁粉，裂纹、夹渣等缺陷处会形成磁痕显示。磁场强度1.5-3.0kA/m，裂纹检出长度≥1mm。表面缺陷等级一般要求≤Ⅰ级。
渗透检测（PT）
适用于非铁磁性管道材料（如不锈钢、有色金属）表面开口缺陷的检测。通过施加渗透液渗入表面开口缺陷，再使用显像剂将缺陷显示出来。显像剂灵敏度等级Ⅰ级，开口缺陷宽度≥0.01mm。表面缺陷等级一般要求≤Ⅰ级。
相控阵超声检测（PAUT）
利用多晶片阵列探头通过电子控制声束偏转和聚焦，实现管道焊缝的高精度检测。探头配置64晶片矩阵阵列（5MHz中心频率），采用S扫描与电子扇形扫描复合成像。依据GB/T 32563-2016标准。
超声衍射时差法（TOFD）
利用缺陷端点产生的衍射波对缺陷进行定位和定量，对裂纹类面状缺陷检出率较高。依据ISO 10863-2020 / GB/T 23912-2009标准。
导波检测（GW）
针对地面管线和厂区管道，采用轴向长距离导波检测技术，可一次性检测数十米至上百米管段的腐蚀和缺陷。依据GB/T 45377-2025标准。
涡流检测（ET）
主要用于导电管道材料（如不锈钢、铜、铝）表面和近表面缺陷的检测。频率范围50kHz-2MHz，适用于导电材料厚度≤8mm。
检测比例如何确定？
管道探伤检测的比例并非固定不变，而是根据管道级别、介质危险程度和工程要求确定：
跨越管道：环向焊缝应进行全周长100%超声波检测和100%射线检测
按什么标准测？
管道探伤检测涉及多项国家标准和行业标准，具体依据管道类型选择：
承压设备通用标准（工业管道）：
NB/T 47013《承压设备无损检测》系列标准：工业管道最核心的无损检测标准。包括第1部分通用要求、第2部分射线检测、第3部分超声检测（2023版）、第4部分磁粉检测、第5部分渗透检测等。
石油天然气管道标准：
SY/T 4109《石油天然气钢质管道无损检测》 ：规定了射线检测、超声检测、磁粉检测和渗透检测四种无损检测方法及质量分级。适用于石油天然气长输、集输及其站场的钢质管道焊接接头检测。长输管道建设期执行SY/T 4109标准。
石油化工管道标准：
SH/T 3545-2011《石油化工管道无损检测标准》 ：规定了石油化工金属管道射线检测、超声检测、磁粉检测和渗透检测的工艺要求及质量评定。
管道内检测标准：
GB/T 27699-2023《钢质管道内检测技术规范》 ：规定了钢质管道内检测的要求、内检测周期及设备选择、检测前清管、几何变形检测、金属损失检测、中心线检测和轴向应变检测等技术要求。
其他相关标准：
怎么测？需要什么条件？
主要检测方法简述：
射线检测（RT） ：将X射线机或γ射线源置于管道焊缝一侧，胶片或数字探测器置于另一侧，射线穿透焊缝后在胶片上形成影像，通过评片发现内部缺陷。管电压可达320kV，穿透能力≤80mm钢。

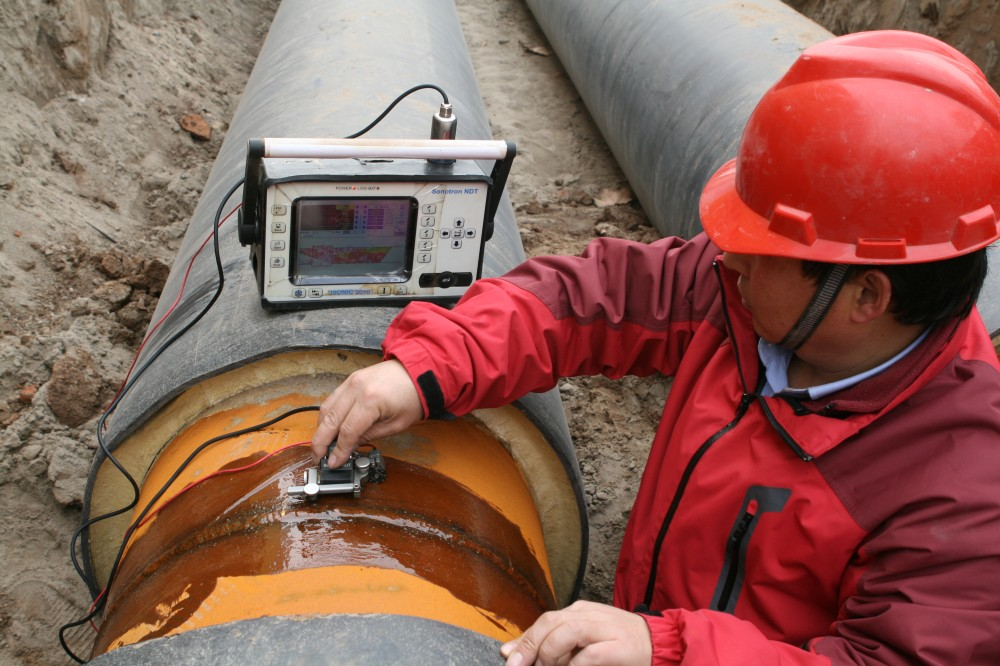

超声波检测（UT） ：将超声波探头耦合在管道焊缝表面，发射超声波进入材料，接收反射回波，根据回波信号判断缺陷的位置、大小和性质。
磁粉检测（MT） ：对管道焊缝区域施加磁场并喷洒磁粉，缺陷处的漏磁场会吸附磁粉形成磁痕。
渗透检测（PT） ：将渗透液喷涂在管道焊缝表面，渗透液渗入表面开口缺陷后清洗表面，再喷涂显像剂将缺陷显示出来。
相控阵超声（PAUT） ：采用多晶片阵列探头，通过电子控制声束偏转和聚焦，实现焊缝的快速、高精度扫查。
导波检测：在管道外壁安装探头环，激发超声导波沿管道轴向传播，一次性检测数十米至上百米管段。允许最大涂层厚度≤3mm（非导电材质）。
样品与现场要求：
对于在役管道：检测在管道现场进行，需确认管道处于可检测状态（如停止运行或降压运行）
对于新建管道：在焊接完成后、防腐和保温施工前进行检测
对于管段样品：需提供与实际工况相同的焊接试件或管段
检测前需对管道表面进行处理（去除油漆、锈蚀、污垢等），确保耦合良好
多久出结果？
常规周期：5-10个工作日（从现场检测或样品到达起算）
加急服务：紧急项目可提前沟通加急安排
适用哪些场景？
新建管道的安装焊缝质量验收
管道运行中发生异常（压力下降、泄漏、振动等）时的故障排查
管道维修或改造后的焊缝质量验证
油气长输管道的内检测（几何变形、金属损失）
管道腐蚀状况评估与剩余寿命预测
工程竣工验收和安全评定
怎么送检？
如果您有管道需要做探伤检测，不确定要测哪些项目、采用哪种方法、检测比例如何确定，可以先把管道类型、材质、输送介质、压力等级和具体需求告诉我们，我们会根据您的实际情况给出检测方案建议。
点击右侧咨询按钮，直接联系。
