哪些焊缝需要做抗硫化氢检测？

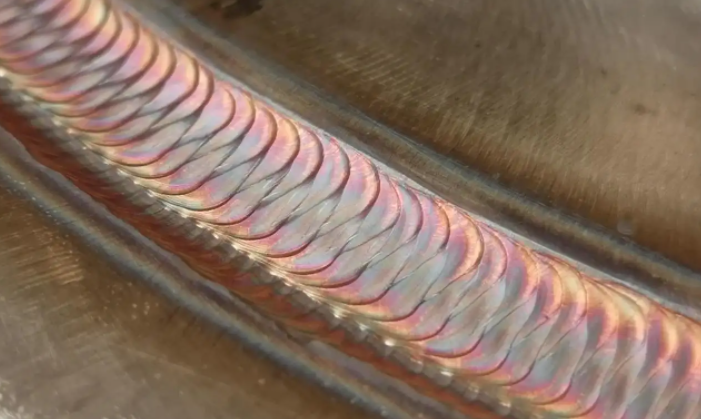

金属焊缝抗硫化氢检测适用于各类在含硫化氢环境中服役的焊接结构，主要包括：

按行业用途分：

• 石油天然气行业：油气输送管道环焊缝、站场工艺管道焊缝、井口设备焊接接头

• 石油化工行业：压力容器焊缝、化工管道对接焊缝、换热器管板焊缝

• 海洋工程：海洋平台结构焊趾、海底管道焊接接头

• 电力行业：锅炉承压部件焊缝、高温高压管道焊缝

• 煤化工行业：煤制气装置焊缝、含硫介质输送管道

按焊缝类型分：

• 对接焊缝：管道环焊缝、平板对接焊缝

• 角焊缝：接管与壳体角焊缝、法兰连接焊缝

• 堆焊层：不锈钢、镍基合金耐腐蚀堆焊层

• 异种金属焊接接头：不同材质之间的焊接连接

• 修复焊缝：在役设备的补焊修复区域

按焊接方法分：

• 埋弧焊焊缝、手工电弧焊焊缝、气体保护焊焊缝、激光焊焊趾

按材料类型分：

• 碳钢与低合金钢焊区、双相不锈钢焊缝、镍基合金焊趾、不锈钢复合板焊趾

具体检测哪些项目？

金属焊缝抗硫化氢检测主要围绕两大类失效模式——硫化物应力腐蚀开裂（SSC） 和氢致开裂（HIC） ——展开，同时辅以微观组织分析和力学性能验证。

硫化物应力腐蚀开裂（SSC）试验：

SSC是在有水和H₂S存在的条件下，与腐蚀和拉应力共同作用导致的一种金属开裂。原子氢渗入金属后降低韧性，增加裂纹敏感性。SSC通常发生在中高强度钢中或焊缝及其热影响区等硬度较高的区域。

试验依据GB/T 4157或NACE TM0177标准，在含H₂S的低pH值水溶液环境中，对承受拉伸应力的焊接接头试样进行加载。常用方法包括：

• A法（拉伸试验） ：将标准加工的试样置于H₂S饱和腐蚀介质中，施加恒定拉伸载荷，持续规定时间后观察是否发生开裂

• B法（弯梁试验） ：对试样施加弯曲应力

• C法（C形环试验） ：对C形环试样施加恒定应变

• D法（双悬臂梁试验） ：用于测定临界应力强度因子KISCC

• E法（四点弯曲试验） ：模拟焊趾区域在恒定载荷下的应力腐蚀行为

氢致开裂（HIC）试验：

当氢原子扩散进入钢材并在内部缺陷处结合成氢分子（氢气）时，会引起碳钢和低合金钢中的平面裂纹。HIC试验用于评估钢材在湿硫化氢环境中因氢原子渗入并在内部缺陷处聚集形成裂纹的倾向。依据GB/T 8650或NACE TM0284标准。

焊趾区域专项检测：

焊趾是焊接接头应力集中最严重的区域，也是硫化氢应力腐蚀最易萌生的位置。检测项目包括：硫化氢浓度、应力水平、腐蚀速率、裂纹扩展速率、材料硬度、焊缝微观组织、残余应力、断裂韧性、氢致开裂敏感性、临界应力强度因子等。

辅助检测项目：

• 硬度测试：焊缝区域硬度过高是SSC敏感的重要指标

• 金相组织分析：观察焊趾区域微观组织与裂纹形态

• 残余应力测试：采用X射线或超声波法测量焊接残余应力分布

• 氢含量测定：通过热脱附谱仪（TDS）测定扩散氢浓度

• 腐蚀失重法：通过质量变化计算均匀腐蚀速率

• 化学成分分析：验证母材及焊材的化学成分是否符合抗硫化氢要求

按什么标准测？

金属焊缝抗硫化氢检测涉及多项国家和国际标准：

抗硫化物应力开裂（SSC）标准：

GB/T 4157-2017《金属在硫化氢环境中抗硫化物应力开裂和应力腐蚀开裂的实验室试验方法》 ：现行有效，2017年9月29日发布，2018年6月1日实施。由全国钢标准化技术委员会归口。规定了在含H₂S的低pH值水溶液环境中金属材料抗SSC和SCC的实验室试验方法。包括五种试验方法（A法至E法）。

NACE TM0177《金属在硫化氢环境中抗应力腐蚀开裂试验》 ：国际通用的SSC试验标准，包含A法（拉伸）、B法（弯梁）、C法（C形环）、D法（双悬臂梁）四种方法。国内常用GB/T 4157作为等效采用标准。

抗氢致开裂（HIC）标准：

GB/T 8650-2015《管线钢和压力容器钢抗氢致开裂评定方法》 ：规定了管线钢和压力容器钢在含硫化物水溶液环境中抗HIC的评定方法。

NACE TM0284《管线钢和压力容器抗氢致开裂评定方法》 ：国际通用的HIC试验标准。

材料选择与合规标准：

NACE MR0175 / ISO 15156《石油天然气工业 油气开采中用于含硫化氢环境的材料》 ：针对石油、天然气及相关工业中含H₂S环境下设备用材料的抗SSC、HIC等性能的国际标准，明确了材料选型、制造、测试及质量控制要求。国家标准GB/T 20972.1-2026即将于2026年12月1日实施。

行业专用标准：

SY/T 4120-2018《高含硫化氢气田钢质管道环焊缝射线检测》 ：适用于直接接触高含硫化氢天然气介质、壁厚为2mm~50mm的地面集输系统钢质管道环焊缝的射线检测与质量分级。

SY/T 6880-2021《高含硫化氢气田钢质材料光谱检测技术规范》 ：高含硫化氢气田钢质材料的光谱检测规范。

怎么测？主要检测方法是什么？

SSC试验（GB/T 4157 / NACE TM0177）

A法（标准拉伸试验法） ：对标准加工的金属试样施加恒定拉伸载荷，将其浸泡在H₂S饱和的腐蚀介质中，持续一定时间后观察试样是否发生开裂或断裂。试验加载应力通常为材料规定最小屈服强度（SMYS）的85% ，试验时间720小时。试样工作段直径6.35±0.13mm。

B法（弯梁试验） ：对弯梁试样施加弯曲应力。

C法（C形环试验） ：对C形环试样施加恒定应变。

D法（双悬臂梁试验） ：用于测定临界应力强度因子KISCC。

E法（四点弯曲试验） ：模拟焊趾区域在恒定载荷下的应力腐蚀行为。

HIC试验（GB/T 8650 / NACE TM0284）

将试样浸泡在含H₂S的酸性水溶液中，经过规定时间后，对试样截面进行金相检查，测量裂纹长度比（CLR）、裂纹厚度比（CTR）和裂纹敏感比（CSR）三个指标。一般要求：CLR<10%，CTR<3%，CSR<1%。

慢应变速率试验（SSRT） ：通过控制应变速率评估材料在硫化氢环境中的应力腐蚀敏感性。

残余应力测试：采用X射线衍射法或超声波法测量焊接残余应力分布。

电化学测试：包括电化学阻抗谱（EIS）和极化曲线测试，分析腐蚀界面的电化学响应特性。

氢渗透试验：量化氢原子在材料中的扩散速率。

宏观与微观分析：使用金相显微镜和扫描电子显微镜（SEM）观察微观组织与裂纹形态；使用X射线衍射（XRD）检测腐蚀产物的物相组成。

样品要求与检测周期

样品要求：

• SSC试验：试样长度不小于100mm，工作段直径6.35±0.13mm。焊接接头试样需包含完整的焊缝、热影响区和母材区域

• HIC试验：试样长100mm，宽20mm，厚度根据样品厚度确定，最大不超过30mm。取样数量一般为3个，若样品厚度超过88mm则需5个或以上（须为奇数）

• 主材同一炉批号、采用相同热处理工艺的材料取一组试样进行试验

检测周期：
常规周期：20-40个工作日（从样品到达实验室起算）

SSC试验标准加载时间为720小时（30天） ，加上样品制备和报告出具时间，整体周期较长。

加急服务：紧急项目可提前沟通加急安排

适用哪些场景？

• 石油天然气行业的管道环焊缝质量评定

• 压力容器的焊接工艺评定

• 含硫化氢环境用设备材料的选型验证

• 新建工程的焊接接头抗硫化氢性能验收

• 在役设备的定期检验与寿命评估

• 焊接工艺变更或焊材更换后的性能验证

• 设备失效分析中的硫化氢应力腐蚀原因排查

• 产品出口的国际标准合规检测（NACE MR0175 / ISO 15156）

怎么送检？

如果您有金属焊缝需要做抗硫化氢检测，不确定要测哪些项目、采用哪种方法、需要多少样品，可以先把母材材质、焊接工艺、使用工况（H₂S浓度、温度、压力）和具体需求告诉我们，我们会根据您的实际情况给出检测方案建议。
